所謂的電纜敷設就是指沿經勘査的路由布放、安裝電纜以形成電纜線路的過程。根據電纜使用場合不同可分為架空、地下(管道和直埋)、水底、墻壁和隧道等幾種敷設方式。選擇合適的敷設方法對線路的傳輸質量、可靠性和施工維護都至關重要。接下來太平洋線纜廠家小編就為大家介紹電纜分敷設應做好哪些工作。

1.電纜敷設前期準備工作

(1)電纜敷設前應仔細審查圖紙和相關技術文件，踏勘施工現場應檢查電纜的合格證，其型號、電壓、規格和長度等均應符合使用要求，不同電纜之間不得隨意替用。

(2)電纜使用之前應仔細檢查電纜外觀是否有砸傷、壓扁等機械損傷和護套表面龜裂等老化現象;如果發現任何外觀問題應及時處理。

(3)對使用的電纜進行直流耐壓試驗和測量電纜的絕緣電阻，如若發現不合格電纜應做出相應的處理。

(4)檢查電纜表面有無損傷;取得管線執照、掘路執照和道路施工許可證。

(5)開挖樣洞，查清沿線地下管線和土質情況，使電纜敷設環境符合規定。

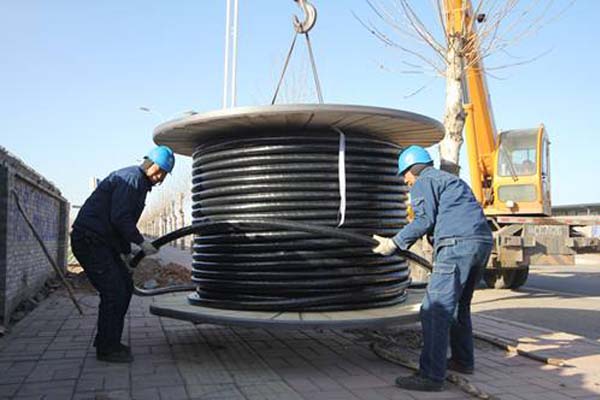

(6)對盤上電纜進行質量檢查，應無異常情況。

溫馨提示：在電纜與鐵路、公路、管匯等交叉處及電纜穿過建筑物地溝時，應提前埋設電纜保護管，然后將電纜穿進管內敷設。這樣不僅有效避免損傷電纜，而且也便于日后維修更換;電纜保護管溝深度應距路面或軌道底1m以上，在穿路時保護管應比路面長出2m。如果保護管采用鋼管則應在保護管埋設前將管口加工成喇叭形以免穿電纜時割傷電纜。

2.電纜敷設時

(1)根據運到施工現場的電纜總長度和盤數計算出每盤電纜長度，然后再根據每段線路所需電纜的長度來確定中間接口的位置。

(2)根據線路的具體情況配備電纜長度，避免造成不必要的浪費。

(3)核算電纜長度需要考慮電纜在溝底還不能拉的很直，實際敷設中會(huì )產生一些波形。

(4)按敷設作業指導書的要求確定分盤長度、電纜盤、牽引機和輸送機的位置，驗算各段電纜敷設時牽引力與側壓力不大于規定值。

(5)敷設過程中要確保電纜外護層不受損傷，敷設前后測試電纜外護層絕緣。

3.電纜敷后

(1)電纜和鄰近管線間距應符合相關規定。

(2)敷設后即進行線路測量。

(3)電纜敷設后應在電纜上覆蓋15cm厚的細土或砂，蓋上保護蓋板及塑料標識帶。

(4)電纜在電纜溝內敷設好后，上面應蓋一層100mm的細砂或軟土，再在上面鋪一層磚或水泥預制蓋板，以保護電纜不受機械損傷。

(5)電纜溝回填土應分層夯實，覆土要高于地面150-200mm，以備口后沉陷。

(6)電纜敷設完后，麻沿全線進行整理，每隔20m掛上用防腐材料(塑料或鉛皮)制成的標志牌。并在電纜轉彎、穿越公路、鐵路處進入建筑物以及接頭盒的地方掛上標志說明，以便于日后檢修。

4.電纜敷設注意事項

(1)對參與電纜敷設的安裝工人要進行相應的培訓;

(2)為了提高電纜敷設的速度應將安裝工人根據實際情況分成幾個小組或者同時敷設。

(3)電纜敷設一定要注意起準確性及美觀性，電纜敷設工藝的不在事后的修改，關鍵在過程中的控制，電纜敷設以核對后的圖紙為準，以作業指導書為導向敷設一根核對一根。力保敷設的準確性。
